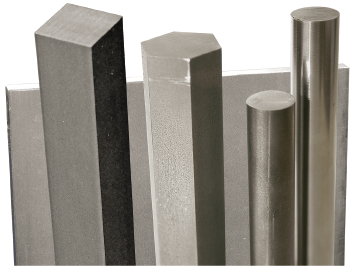

Calibrados S235JR - Acero estructural listo para su empleo 51 01

(antigua denominación E24-2) NF EN 1.0037-DIN St37-2

Aplicaciones industriales

Piezas mecánicas generales sometidas a pocas tensiones, utilizadas a temperatura ambiente.

Composición química en %

CMnSiSPNCuFe
Mini-------Base
Maxi0,171,500,030,050,050,010,55Base
LA 2067 - Acero estructural tipo “stub”

100C6 h7 tipo Stub - 102Cr6 - (antiguo AFNOR 100C6) - W.Nr 1.2067

Composición química en %

CMnSiCrSPFe
Mini0,950,250,151,35--Base
Maxi1,100,450,351,650,0150,025Base

Propiedades físicas a 20 °C

Densidad : 7,85

Módulo de elasticidad E : 210 000 N/mm²

Coeficiente de Poisson V : 0,3

Coeficiente medio de dilatación en m/m*°C
entre 20 °C y 100 °C
: 11,4 x 10-6

Conductividad térmica a 20 °C en W (m*k) : 33

Magnético

Propiedades físicas a 20 °C

Densidad : 7,85

Módulo de elasticidad E : 210 000 N/mm²

Coeficiente de Poisson V : 0,27

Coeficiente medio de dilatación en m/m*°C
entre 20 °C y 100 °C
: 11 x 10-6

Conductividad térmica a 20 °C en W (m*k) : 45

Magnético

Estado de suministro

TOLERANCIAS
h 10Estirado h11
y rectificado h7
h 11
longitud0,02%+0,02%
con 10 mm mín.
+0,02%
con 10 mm mín.
flecha máx.1 mm/m1 mm/m1 mm/m
forma1/2 tolerancia en redondo1/2 tolerancia en redondo1/2 tolerancia en llanta
revirado4°/m
seccionesdimensionesrugosidad
redondorectificado
d ≤ 25 mm
d > 25 mm
Ra ≤ 1,6
Ra ≤ 1,6
Ra ≤ 3,2
cuadrado o llantaen llanta
e ≤ 25 mm

Ra ≤ 5
Ra ≤ 8

Puntos de transformación

Ac1 : 745 °C, Ac3 : 770 °C.

Forja

1100 °C - 900 °C seguimiento de enfriado lento y controlado.

Recocido

750 °C. Enfriamiento lento.

Estado de suministro

Dureza a la entrega ≤ 240 HB.

Aptitud a la soldadura

Varilla WRLA1 Ø 1,6. Código Lugand : 43 05 100.

Aptitudes de empleo

Según tratamiento térmico realizado y caracterísitcas mecánicas deseadas: Acero de alta resistencia al carbono para trabajar en caliente y en frío.

Curva de revenido

Muestras tratadas en probetas de 25 mm de espesor.

Aptitud a la soldadura

Altamente desaconsejada.

Tratamiento térmico

Temple: - precalentamiento a 690 °C,
- calentamiento a 850 °C,
- temple agitado con agua o aceite caliente,
o en baños de sales.

Revenido: A partir de los 130°C, según las características mecánicas y durezas deseadas.

Denominación

Acero estructural carbono, para soldar, para empleos generales a temperatura ambiente.

Este acero se entrega listo para su empleo con una energía de deformación mínima de 27 julios a temperatura ambiente y resistencia mecánica de 36 kf/mm².

Muy baja aptitud al tratamiento térmico.

Características mecánicas

MaterialSecciónToleranciaMedidasCaracterísticas
S235JR
(estirado en frío)


h 9
h 11
h 11
Ø 3 a 8 mm
Secciones 3 a 7 mm
10 x 2 a 300 x 20 mm
Rm : 520-370 N/mm²

Secciones disponibles en mm (longitud estándar 3000/3300 mm)

Estirados dulces S235JR — Estirados 1/2 duro E335

3456781012141516182022
242530354045506070758090100120
45678101214151618202225
3035404550607080100
10x210x310x410x510x610x812x312x412x512x612x812x1015x215x3
15x415x515x615x815x1015x1220x320x420x520x620x820x1020x1220x15
25x225x325x425x525x625x825x1025x1225x1525x2030x230x330x430x5
30x630x830x1030x1230x1530x2030x2535x335x435x535x635x835x1035x12
35x1535x2035x2535x3040x340x440x540x640x840x1040x1240x1540x2040x25
40x3045x550x350x450x550x650x850x1050x1250x1550x2050x2550x3050x35
50x4060x360x560x660x860x1060x1260x1560x2060x2560x3060x3560x40
70x570x670x870x1070x1270x1570x2070x2580x580x680x880x1080x1280x15
80x2080x2580x3080x4080x50100x5100x6100x8100x10100x12100x15100x20100x25100x30
100x40100x50120x10120 x12120x15120x20120x25120x30120x50140x10140x15140x20140x25150x8
150x10150x15150x20150x25150x30150x35150x40150x50160x10160x15160x20160x30180x10180x15
180x20180x25180x30200x10200x15200x20200x25200x30200x50250x20250x40300x20
SS :1013141719222427
30323642465055

Diámetros: Tabla de conversión de pulgadas en mm

1/85/3211/643/161/45/163/87/161/29/165/8
mm3,173,964,354,766,357,939,5211,1112,714,2815,87
3/47/815/16 11.1/8 1.3/16 1.1/4 1.3/8 1.7/161.1/2
mm19,0522,2223,8125,428,5730,1631,7534,9236,5138,10

Aplicaciones industriales

Piezas de desgaste, rodamientos, pasadores, punzones, ejes, columnas guía, limas, brocas, escariadores.

Dureza en HB

Acero estructural tipo “stub”

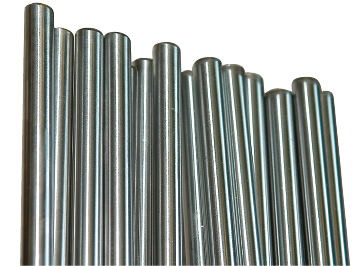

W.Nr : 1.2067 - EN : 100Cr6 - (100 C6) - Tipo “Stub” - Barras de 2000 mm LA2067

Ø
mm
Código LugandPeso kg
1,0048 35 0210,01
1,1048 35 0230,02*
1,3048 35 0270,02*
1,4048 35 0290,02*
1,7048 35 0350,04*
1,8048 35 0370,04*
1,9048 35 0390,05*
2,0048 35 0410,05
2,1048 35 0430,06*
2,2048 35 0450,06*
2,5048 35 0530,08*
2,6048 35 0550,08*
2,7048 35 0570,09*
2,8048 35 0590,1*
3,0048 35 0630,11
3,1048 35 0650,12*
3,17548 35 0670,13*
3,2048 35 0690,13*
3,3048 35 0710,14*
3,4048 35 0730,14*
3,5048 35 0750,15*
3,6048 35 0770,16*
3,7048 35 0790,17*
3,8048 35 0810,18*
3,9648 35 0840,2*
4,0048 35 0850,2
4,2048 35 0890,22*
4,3048 35 0910,23*
4,3548 35 0930,24*
4,4048 35 0950,24*
4,5048 35 0970,25*
4,6048 35 0990,26*
4,7048 35 1010,28*
4,8048 35 1050,29*
4,8648 35 1070,30*
4,9048 35 1090,30*
5,0048 35 1110,31
5,2048 35 1150,34*
5,3048 35 1170,35*
5,4048 35 1190,36*
5,5048 35 1210,38*
5,8048 35 1270,42*
5,9048 35 1290,44*
6,0048 35 1310,45
6,1048 35 1330,47*
6,2048 35 1350,48*
6,3048 35 1370,50*
6,4048 35 1410,51*
6,5048 35 1430,53*
6,5248 35 1450,53*
6,6048 35 1470,55*
6,7048 35 1490,56*
6,8048 35 1510,58*
6,9048 35 1530,60*
7,0048 35 1550,61
7,1048 35 1570,63*
7,2048 35 1590,65*
7,3048 35 1610,67*
7,4048 35 1630,69*
7,5048 35 1650,70*
7,6048 35 1670,72*
7,7048 35 1690,74*
7,8048 35 1710,76*
7,9048 35 1730,78*
7,9348 35 1750,79*
8,0048 35 1770,80
8,1048 35 1790,82*
8,2048 35 1810,84*
8,2548 35 1830,85*
8,3048 35 1850,86*
8,5048 35 1890,90*
8,6048 35 1910,93*
8,7048 35 1930,95*
8,8048 35 1950,97*
8,9048 35 1970,99*
9,0048 35 1991,01
9,1048 35 2011,04*
9,2048 35 2031,06*
9,3048 35 2051,08*
9,4048 35 2071,11*
9,5048 35 2091,13*
9,6048 35 2131,15*
9,7048 35 2151,18*
9,9048 35 2191,23*
10,0048 35 2211,25
10,1048 35 2231,28*
10,2048 35 2251,30*
10,4048 35 2291,35*
10,5048 35 2311,38*
10,7048 35 2351,43*
10,8048 35 2371,46*
10,9048 35 2391,49*
11,0048 35 2411,51
11,2048 35 2451,57*
11,3048 35 2461,60*
11,4048 35 2471,63*
11,6048 35 2511,68*
11,7048 35 2531,71*
11,9048 35 2571,77*
12,0048 35 2591,80
12,1048 35 2601,79*
12,2048 35 2611,86*
12,3048 35 2631,89*
12,4048 35 2651,92*
12,5048 35 2671,96*
12,6048 35 2681,99*
12,7048 35 2692,02*
12,8048 35 2712,05*
12,9048 35 2732,08*
13,0048 35 2752,12
13,1048 35 2762,15*
13,3048 35 2772,21*
13,4048 35 2792,25*
13,5048 35 2812,28*
13,8048 35 2852,38*
13,9048 35 2872,42*
14,0048 35 2892,45
14,2048 35 2912,52*
14,2948 35 2932,56*
14,3048 35 2942,56*
14,5048 35 2952,63*
14,6048 35 2972,67*
14,7048 35 2992,70*
14,8048 35 3002,74*
14,9048 35 5022,74*
15,0048 35 3012,82
15,1048 35 3022,85*
15,5048 35 3033,01*
15,8048 35 3053,12*
16,0048 35 3093,20
16,1048 35 3103,24*
16,5048 35 3113,41*
17,0048 35 3133,62
17,2048 35 3143,70*
17,2548 35 3153,72*
17,3048 35 3163,75*
17,5048 35 3173,83*
17,6048 35 5003,88*
17,7048 35 5018,33*
17,8048 35 3183,90*
18,0048 35 3194,06
18,1048 35 3204,10*
18,5048 35 3234,28*
19,0048 35 3254,52
19,0548 35 3274,54*
19,2048 35 3284,61*
19,5048 35 3294,76*
19,8048 35 3314,91*
20,0048 35 3355,01
20,4048 35 3365,10*
20,5048 35 3375,26*
21,0048 35 3395,52
21,5048 35 3415,79*
22,0048 35 3436,06
22,2248 35 3456,18*
22,5048 35 3476,34*
23,0048 35 3496,62
23,8148 35 3537,10*
24,0048 35 3557,21
24,5048 35 3577,51*
24,7048 35 3597,64*
25,0048 35 3617,82
25,8048 35 3658,33*
26,0048 35 3678,46
27,0048 35 3699,12
28,0048 35 3719,81
28,5848 35 37310,22*
29,0048 35 37510,53
30,0048 35 37911,26
30,1648 35 38111,38*
32,0048 35 38712,82
33,0048 35 38913,63
34,9248 35 39115,26*
35,0048 35 39315,33
36,5148 35 39716,69*
38,0048 35 39918,07
38,1048 35 40118,17*
40,0048 35 40320,03
45,0048 35 40425,34
50,0048 35 40531,29
* Se vende hasta agotar existencias.
