LA 1730 - Acero estructural apto para el tratamiento térmico 5001+5002
NF EN - C45+N - (antiguo AFNOR XC48) - W.Nr 1.1730 - AISI 1045
Aplicaciones industriales

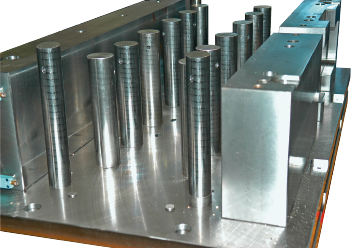

Placas y carcasas de moldes metálicos
Bastidores de construcción mecánica.
Piezas de mecánica general sometidas a pequeños esfuerzos.
ATENCIÓN: En caso de empleo del material tal y como se entrega, este acero no está aconsejado para partes moldantes y las que requieran una resistencia mecánica > 500 N/mm2 (Rm).
- Sin garantía de pureza inclusionaria
- No utilice nunca en circuitos de fluidos.
Composición química en % según norma ISO 4957
| C | Mn | Si | S | P | Fe | |
| Mini | 0,42 | 0,60 | 0,15 | - | - | Base |
| Maxi | 0,50 | 0,80 | 0,40 | 0,030 | 0,030 | Base |
Propiedades físicas a 20 °C
Densidad7,85
Módulo de elasticidad E210 000 N/mm²
Coeficiente de Poisson V0,28
Coeficiente medio de dilatación en m/m*°C
entre 20 °C y 100 °C12,1 x 10-6
Conductividad térmica a 20 °C en W (m*k)45
Magnético
Puntos de transformación
Ac1 : 730 °C, Ac3 : 795 °C.
Forja
1100 °C - 900 °C seguimiento de enfriado lento y controlado.
Recocido
750 °C. Enfriamiento lento.
Estado de suministro
Bruto de laminado o forjado suave.
Dureza a la entrega ≤ 200 HB.
Control US según EN 10228-3 Clase 3 //SEP 1921.D .d.3.
Aptitudes de empleo
Acero al carbono no aleado utilizado en oficios que requieren útiles y mecánica general.
Se emplea en general sin tratar.
Tratamiento térmico
Temple:
- precalentamiento a 680 °C,
- calentamiento a 850 °C,
- temple agitado con agua o aceite caliente,
o en baños de sales.
Revenido:
A partir de los 120 °C, según las características mecánicas y durezas deseadas.

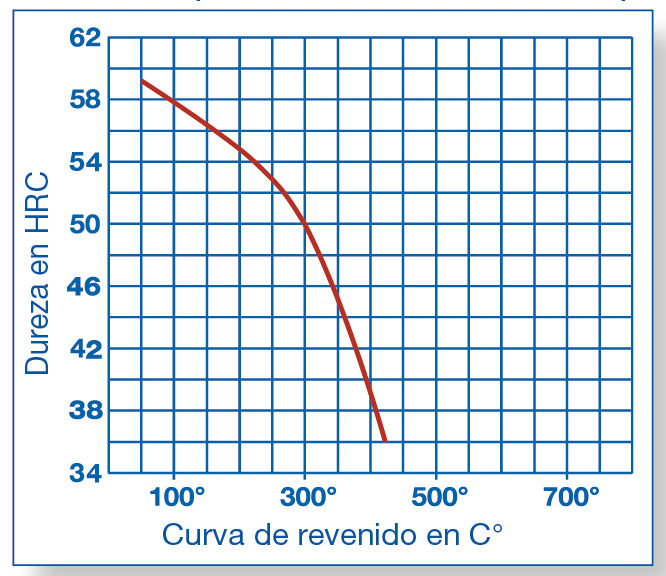

Curva de revenido
Muestras tratadas en probetas de 25 mm de espesor.
Aptitud a la soldadura
Apto para soldadura TIG y láser.
Varilla WRLA1 Ø 1,6. Código Lugand : 43 05 100.
Redondos rectificados C45+N tolerancia h7
Secciones disponibles en mm (longitud estándar 3000/3300 mm)
 | 6 | 8 | 10 | 12 | 14 | 15 | 16 | 17 | 18 | 20 | 22 | 24 | 25 | 28 |
| 30 | 32 | 35 | 40 | 45 | 50 | 60 | 65 | 70 | 75 | 80 |

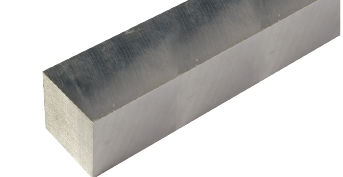

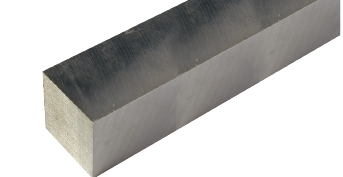

Sections disponibles, barres laminées à chaud en mm
| 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 |
90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 150 | 160 | 170 | 180 | |
190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 280 | 310 | 330 | ||||
| 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 |
90 | 100 | 110 | 120 | 130 | 150 | 160 | ||||||||
| 20x90 | 20x100 | 20x140 | 30x20 | 30x100 | 30x120 | 30x140 | 30x150 | 30x80 | 30x90 | 35x25 | 35x80 | 35x100 | 35x120 |
40x20 | 40x30 | 40x80 | 40x100 | 40x120 | 40x140 | 40x150 | 50x20 | 50x25 | 50x30 | 50x40 | 50x70 | 50x80 | 50x100 | |
50x120 | 50x140 | 50x150 | 60x20 | 60x25 | 60x30 | 60x40 | 60x50 | 60x80 | 60x100 | 60x110 | 60x120 | 60x140 | 60x150 | |
70x20 | 70x25 | 70x30 | 70x60 | 70x100 | 80x20 | 80x25 | 80x100 | 80x120 | 80x140 | 90x25 | 90x30 | 90x40 | 90x50 | |
90x60 | 90x70 | 90x110 | 90x120 | 100x120 | 100x150 | 105x85 | 110x20 | 110x25 | 110x70 | 120x25 | 120x70 | 125x85 | 130x25 | |
130x30 | 130x50 | 130x60 | 130x80 | 130x100 | 135x85 | 140x25 | 140x100 | 150x20 | 150x70 | 155x85 | 160x25 |

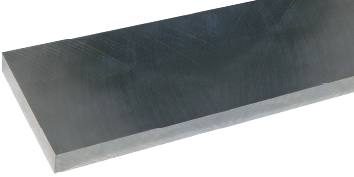

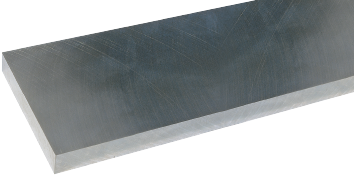

Secciones disponibles de chapas en mm (ancho máx.: 2000 mm)
*Forjado | 11 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 |
90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 135 | 140 | 145 | 150 | 155 | 160 | 170 | |
180 | 190 | 200 | 205 | 210 | 220 | 235 | 250 | 260 | 280 | 290 | 305* | 325* | 340* | 350* | ||
