LA 2316 - Acero inoxidable pretratado 290-330 HB listo para su empleo LA2316-5050
EN X38CrMo16+QT (antiguo AFNOR Z35CD17+QT) W.Nr 1.2316 – AISI 420Versión tratada no resulfurada
Aplicaciones industriales
Moldes de materias plásticas. Hileras de extrusión de materias plásticas. Útiles de corte. Hojas de cuchillería.
Propiedades físicas a 20 °C
| C | Mn | Si | Cr | Mo | Ni | S | P | Fe | |
| Mini | 0,33 | - | - | 15,50 | 0,80 | - | - | - | Base |
| Maxi | 0,45 | 1,50 | 1,00 | 17,50 | 1,30 | 1,00 | 0,008 | 0,020 | Base |
Propiedades físicas a 20 °C
Densidad : 7,85
Módulo de elasticidad E : 210 000 N/mm²
Coeficiente de Poisson V : 0,3
Coeficiente medio de dilatación en m/m*°C
entre 20 °C y 100 °C : 10,7 x 10-6
entre 20 °C y 200 °C : 11,1 x 10-6
entre 20 °C y 400 °C : 11,7 x 10-6
Conductividad térmica a 20 °C en W (m*k) : 24,3
Magnético
Puntos de transformación
Ac1 : 825 °C, Ac3 : 935 °C.
Forja
1100 °C - 900 °C seguimiento de enfriado lento y controlado.
Recocido
750 °C seguido de un enfriamiento muy lento.
Estado de suministro
Se suministra en estado tratado listo para su empleo :
- Templado revenido para una dureza de 290-330 HB (30-33HRC).
Control US según EN 10160- E3 S3// SEP 1921- E/e.
Aptitudes de empleo
Según tratamiento térmico realizado y características mecánicas deseadas:
- Acero inoxidable martensítico de herramientas utilizado en el sector del molde metálico para transformación de materiales plásticos.
- Buena resistencia al desgaste.
- Buena resistencia a la corrosión.
Aptitud al pulido
Apto para el pulido tipo «brillante 6 micras».
Consulte la tabla de correspondencias de las notas técnicas al final del catálogo.
Aptitud para el grabado
La calidad LA2316 es apta para el grabado químico y láser.
Esta operación deberá ir precedida de una prueba en probeta, en caso de especificaciones particulares, consúltenos.
Tratamiento térmico
Temple:
- precalentamiento a 750 °C,
- calentamiento a 1040 °C,
- temple en aceite caliente, baño de sales o gas a presión.
Revenido:
- A partir de los 120°C, según las durezas deseadas.

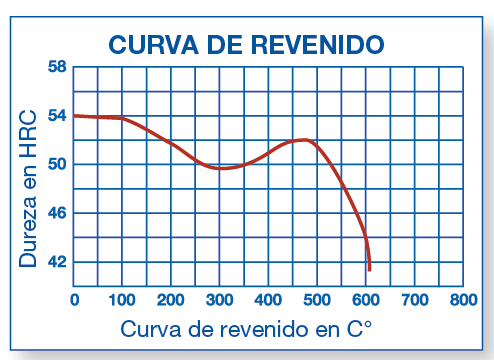

Curva de revenido
Muestras tratadas en probetas de 25 mm de espesor.
Aptitud a la soldadura
Apto para soldadura TIG y láser.
Varilla WRLA7 Ø 1,6. Código Lugand : 43 05 125.
Secciones disponibles en mm
 | 20 | 25 | 30 | 36 | 41 | 50 | 60 | 71 | 81 |
| 91 | 101 | 111 | 121 | 131 | 141 | 202 |
Secciones disponibles de chapas en mm (long. máx.: 2000 mm)
 | 20 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 90 | 100 |
| 110 | 120 | 130 | 140 | 150 |
