LA 2316 - Acero inoxidable pretratado 290-330 HB listo para su empleo 5050 (2)

EN X38CrMo16+QT (antiguo AFNOR Z35CD17+QT) W.Nr 1.2316 – AISI 420

Livraison ≤ 330 HB
PVD
Entrega ≤ 330 HB
Pulido

Aplicaciones industriales

Moldes de materias plásticas. Hileras de extrusión de materias plásticas. Útiles de corte. Hojas de cuchillería.

Composición química en %

CMnSiCrMoNiSPFe
Mini0,33--15,500,80---Base
Maxi0,451,501,0017,501,301,000,0080,020Base

Propiedades físicas a 20 °C

Densidad : 7,85

Módulo de elasticidad E : 210 000 N/mm²

Coeficiente de Poisson V : 0,3

Coeficiente medio de dilatación en m/m*°C
entre 20 °C y 100 °C
: 10,7 x 10-6
entre 20 °C y 200 °C : 11,1 x 10-6
entre 20 °C y 400 °C : 11,7 x 10-6

Conductividad térmica a 20 °C en W (m*k) : 24,3

Magnético

Estado de suministro

Se suministra en estado tratado listo para su empleo :

- Templado revenido para una dureza de 290-330 HB (30-33HRC).

Control US según EN 10160- E3 S3// SEP 1921- E/e.

Identificación: negro rayado de amarillo .

Puntos de transformación

Ac1 : 825 °C, Ac3 : 935 °C.

Forja

1100 °C - 900 °C seguimiento de enfriado lento y controlado.

Recocido

750 °C seguido de un enfriamiento muy lento.

Aptitudes de empleo

Según tratamiento térmico realizado y características mecánicas deseadas:

- Acero inoxidable martensítico de herramientas utilizado en el sector del molde metálico para transformación de materiales plásticos.

- Buena resistencia al desgaste.

- Buena resistencia a la corrosión.

Aptitud para el grabado

La calidad LA2316 es apta para el grabado químico y láser.

Esta operación deberá ir precedida de una prueba en probeta, en caso de especificaciones particulares, consúltenos.

Aptitud al pulido

Apto para el pulido tipo «brillante 6 micras».

Consulte la tabla de correspondencias de las notas técnicas al final del catálogo.

Aptitud a la soldadura

Apto para soldadura TIG y láser.

Varilla WRLA7 Ø 1,6. Código Lugand : 43 05 125.

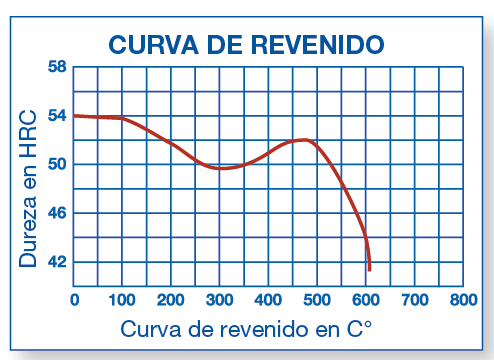

Curva de revenido

Muestras tratadas en probetas de 25 mm de espesor.

Tratamiento térmico

Temple: - precalentamiento a 750 °C,
- calentamiento a 1040 °C,
- temple en aceite caliente, baño de sales o gas a presión.

Revenido: - A partir de los 120°C, según las durezas deseadas.

Versión tratada no resulfurada

Secciones disponibles en mm

202530364150607181
91101111121131141202

Secciones disponibles de chapas en mm (long. máx.: 2000 mm)

30354050607580100110120150
