LA 2343 - Acero para tratamiento térmico 50 36

EN X38 CrMoV5-1 (antiguo AFNOR Z38CDV5.1) W.Nr 1.2343 – AISI H11

Entrega ≤ 240 HB

PVD

Dureza maxi 54 HRC

Pulido

Nit. 1000 HV

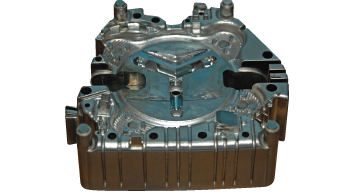

Aplicaciones industriales

Moldes de materiales plásticos de gran tamaño.

Moldes de inyección a presión de aleaciones ligeras.

Moldes de inyección a baja presión.

Útiles y matrices de forjado en caliente.

Piezas de mecánica general.

Composición química en %

	C	Mn	Si	Cr	Mo	V	S	P	Fe
Mini	0,33	0,25	0,80	4,80	1,10	0,30	-	-	Base
Maxi	0,41	0,50	1,20	5,50	1,50	0,50	0,0020	0,020	Base

Propiedades físicas a 20 °C

Densidad : 7,85

Módulo de elasticidad E : 215 000 N/mm²

Coeficiente de Poisson V : 0,3

Coeficiente medio de dilatación en m/m* °C
entre 20 °C y 100 °C : 11,5 x 10-6
entre 20 °C y 200 °C : 12,0 x 10-6
entre 20 °C y 400 °C : 12,6 x 10-6
entre 20 °C y 600 °C : 13,2 x 10-6

Conductividad térmica a 20 °C en W (m*k) : 26

Magnético

Estado de suministro

Acero entregado en estado recocido ≤ 240HB.

Control US según EN 10228-3 Clase 3.

Identificación: Violeta rayado de amarillo .

Puntos de transformación

Ac1 : 840 °C, Ac3 : 900 °C.

Forja

1100 °C - 900 °C seguimiento de enfriado lento y controlado.

Recocido

750 °C.

Aptitudes de empleo

- Acero de herramientas de aleación fuerte utilizado en el sector del molde metálico para transformación de materiales plásticos, aleaciones ligeras y fabricación de útiles y matrices de forja en caliente.

- Estabilidad dimensional muy elevada.

- Gran resistencia a los impactos y a la fatiga térmica.

- Buena resistencia al desgaste.

- Excelente aptitud para la nitruración y los tratamientos de superficie.

- Resistencia media a la corrosión.

Aptitud para el grabado

La calidad LA2343 es apta para el grabado químico y láser.

Esta operación deberá ir precedida de una prueba en probeta. En caso de petición particular de especificaciones, consúltenos.

Aptitud al pulido

Apto para el pulido tipo «brillante 6 micras».

Consulte la tabla de correspondencias de las notas técnicas al final del catálogo.

Aptitud a la soldadura

Apto para soldadura TIG y láser.

Varilla WRLA4 dia. 1,6. Código Lugand : 43 05 005.

Varilla WRLA8 dia. 1,6. Código Lugand : 43 05 130.

Curva de revenido

Muestras tratadas en probetas de 25 mm de espesor.

Tratamiento térmico

Temple: - precalentamiento a 750 °C,
- calentamiento a 1010 °C,
- temple en aceite caliente, baño de sales o gas a presión.

Revenido: - dos revenidos sucesivos,
- primer revenido a 550 °C,
- segundo revenido, según la dureza deseada,
- para obtener la dureza máxima, realizar dos revenidos a 550 °C.

Secciones disponibles en mm

	15	222	232	242	261

	900 X 275	900 X 300	900 X 325
	1050 X 200	1050 X 225	1050 X 250

LA 2343 - Redondos de precisión

Ø rectificados (h8) extremos cortados - Longitud 1000 mm 2343RD

▼▼▼
Ø	Código Lugand	Apellido	Precio sin IVA	Peso kg
10	45 47 010	2343RD 1005 ROND 10 h8	15,68€	0,61
12	45 47 012	2343RD 1005 ROND 12 h8	20,97€	0,88
15	45 47 015	2343RD 1005 ROND 15 h8	33,78€	1,38
20	45 47 020	2343RD 1005 ROND 20 h8	69,31€	2,45
25	45 47 025	2343RD 1005 ROND 25 h8	104,83€	3,83
30	45 47 030	2343RD 1005 ROND 30 h8	141,22€	5,51
40	45 47 040	2343RD 1005 ROND 40 h8	239,95€	9,80

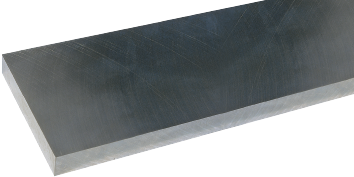

LA 2343 - Llantas de precisión

Espesor y laterales fresados, 2 extremas cortados a sierra - Recocido - Longitud 500 mm 2343F4

▼▼
Esp.	Ancho	Código Lugand	Apellido	Precio sin IVA	Peso kg
3,4	80,4	45 43 680	2343F4 500X 80,4X 3,4 *	62,94€	1,07
4,4	20,4	45 43 690	2343F4 500X 20,4X 4,4	38,71€	0,35
	30,4	45 43 692	2343F4 500X 30,4X 4,4	43,62€	0,52
	40,4	45 43 694	2343F4 500X 40,4X 4,4	47,46€	0,69
	50,4	45 43 695	2343F4 500X 50,4X 4,4	46,12€	0,86
	80,4	45 43 699	2343F4 500X 80,4X 4,4	72,19€	1,38
	100,4	45 43 700	2343F4 500X100,4X 4,4	87,69€	1,72
5,4	10,4	45 43 701	2343F4 500X 10,4X 5,4	32,05€	0,22
	12,4	45 43 702	2343F4 500X 12,4X 5,4	36,66€	0,26
	20,4	45 43 705	2343F4 500X 20,4X 5,4	38,64€	0,43
	30,4	45 43 707	2343F4 500X 30,4X 5,4	45,82€	0,64
	32,4	45 43 708	2343F4 500X 32,4X 5,4	47,46€	0,68
	40,4	45 43 709	2343F4 500X 40,4X 5,4	51,69€	0,85
	50,4	45 43 710	2343F4 500X 50,4X 5,4	51,42€	1,06
	60,4	45 43 711	2343F4 500X 60,4X 5,4	63,81€	1,27
	80,4	45 43 715	2343F4 500X 80,4X 5,4	82,54€	1,69
	100,4	45 43 716	2343F4 500X100,4X 5,4	103,44€	2,11
6,4	10,4	45 43 717	2343F4 500X 10,4X 6,4	37,35€	0,26
	12,4	45 43 719	2343F4 500X 12,4X 6,4	36,87€	0,31
	15,4	45 43 720	2343F4 500X 15,4X 6,4	37,47€	0,38
	16,4	45 43 721	2343F4 500X 16,4X 6,4	38,92€	0,41
	20,4	45 43 722	2343F4 500X 20,4X 6,4	41,74€	0,51
	25,4	45 43 723	2343F4 500X 25,4X 6,4	42,89€	0,63
	30,4	45 43 724	2343F4 500X 30,4X 6,4	47,92€	0,76
	40,4	45 43 726	2343F4 500X 40,4X 6,4	54,10€	1,01
	50,4	45 43 727	2343F4 500X 50,4X 6,4	56,89€	1,26
	60,4	45 43 728	2343F4 500X 60,4X 6,4	68,82€	1,51
	70,4	45 43 730	2343F4 500X 70,4X 6,4	76,57€	1,76
	80,4	45 43 731	2343F4 500X 80,4X 6,4	87,31€	2,01
	100,4	45 43 732	2343F4 500X100,4X 6,4	110,97€	2,51
8,4	10,4	45 43 733	2343F4 500X 10,4X 8,4	37,86€	0,34
	12,4	45 43 734	2343F4 500X 12,4X 8,4	40,34€	0,41
	15,4	45 43 735	2343F4 500X 15,4X 8,4	41,04€	0,50
8,4	16,4	45 43 736	2343F4 500X 16,4X 8,4	43,42€	0,54
	20,4	45 43 737	2343F4 500X 20,4X 8,4	45,46€	0,67
	25,4	45 43 738	2343F4 500X 25,4X 8,4	45,74€	0,83
	30,4	45 43 739	2343F4 500X 30,4X 8,4	50,51€	1,00
	32,4	45 43 740	2343F4 500X 32,4X 8,4	51,67€	1,06
	40,4	45 43 741	2343F4 500X 40,4X 8,4	57,06€	1,32
	50,4	45 43 742	2343F4 500X 50,4X 8,4	65,56€	1,65
	60,4	45 43 743	2343F4 500X 60,4X 8,4	74,10€	1,98
	80,4	45 43 746	2343F4 500X 80,4X 8,4	96,87€	2,63
	100,4	45 43 747	2343F4 500X100,4X 8,4	119,03€	3,29
	125,4	45 43 748	2343F4 500X125,4X 8,4	145,60€	4,11
	150,4	45 43 749	2343F4 500X150,4X 8,4	206,64€	4,93
	250,4	45 43 752	2343F4 500X250,4X 8,4	277,03€	8,20
10,4	10,4	45 46 001	2343F4 500X 10,4X 10,4	45,54€	0,42
	12,4	45 43 754	2343F4 500X 12,4X 10,4	40,70€	0,50
	15,4	45 43 755	2343F4 500X 15,4X 10,4	43,12€	0,62
	16,4	45 43 756	2343F4 500X 16,4X 10,4	46,52€	0,67
	20,4	45 43 757	2343F4 500X 20,4X 10,4	46,84€	0,83
	25,4	45 43 758	2343F4 500X 25,4X 10,4	49,41€	1,03
	30,4	45 43 759	2343F4 500X 30,4X 10,4	50,67€	1,23
	32,4	45 43 760	2343F4 500X 32,4X 10,4	56,79€	1,31
	40,4	45 43 761	2343F4 500X 40,4X 10,4	63,15€	1,64
	50,4	45 43 762	2343F4 500X 50,4X 10,4	76,91€	2,04
	60,4	45 43 763	2343F4 500X 60,4X 10,4	82,17€	2,45
	80,4	45 43 766	2343F4 500X 80,4X 10,4	114,72€	3,26
	100,4	45 43 767	2343F4 500X100,4X 10,4	135,85€	4,07
	150,4	45 43 769	2343F4 500X150,4X 10,4	213,91€	6,10
	200,4	45 43 771	2343F4 500X200,4X 10,4	72,50€	8,13
	250,4	45 43 772	2343F4 500X250,4X 10,4	315,42€	10,16
	300,4	45 43 773	2343F4 500X300,4X 10,4	368,15€	12,18
12,4	12,4	45 46 002	2343F4 500X 12,4X 12,4	54,10€	0,60
	15,4	45 43 774	2343F4 500X 15,4X 12,4	46,92€	0,74
	16,4	45 43 775	2343F4 500X 16,4X 12,4	48,52€	0,79
12,4	20,4	45 43 776	2343F4 500X 20,4X 12,4	51,25€	0,99
	25,4	45 43 777	2343F4 500X 25,4X 12,4	55,47€	1,23
	30,4	45 43 778	2343F4 500X 30,4X 12,4	66,59€	1,47
	32,4	45 43 779	2343F4 500X 32,4X 12,4	71,86€	1,57
	40,4	45 43 780	2343F4 500X 40,4X 12,4	74,92€	1,95
	50,4	45 43 781	2343F4 500X 50,4X 12,4	77,95€	2,44
	60,4	45 43 782	2343F4 500X 60,4X 12,4	94,81€	2,92
	70,4	45 43 784	2343F4 500X 70,4X 12,4	114,62€	3,40
	100,4	45 43 786	2343F4 500X100,4X 12,4	152,42€	4,86
	150,4	45 43 788	2343F4 500X150,4X 12,4	234,41€	7,27
	200,4	45 43 790	2343F4 500X200,4X 12,4	299,56€	9,69
	250,4	45 43 791	2343F4 500X250,4X 12,4	428,91€	12,11
	300,4	45 43 792	2343F4 500X300,4X 12,4	472,08€	14,53
15,4	15,4	45 46 003	2343F4 500X 15,4X 15,4	69,99€	0,92
	20,4	45 43 793	2343F4 500X 20,4X 15,4	50,66€	1,23
	25,4	45 43 794	2343F4 500X 25,4X 15,4	59,39€	1,53
	30,4	45 43 795	2343F4 500X 30,4X 15,4	82,25€	1,83
	32,4	45 43 796	2343F4 500X 32,4X 15,4	83,49€	1,95
	40,4	45 43 797	2343F4 500X 40,4X 15,4	92,18€	2,43
	50,4	45 43 798	2343F4 500X 50,4X 15,4	107,19€	3,03
	60,4	45 43 799	2343F4 500X 60,4X 15,4	117,98€	3,63
	100,4	45 43 803	2343F4 500X100,4X 15,4	183,78€	6,03
	125,4	45 43 804	2343F4 500X125,4X 15,4	219,47€	7,53
	150,4	45 43 805	2343F4 500X150,4X 15,4	255,79€	9,03
	200,4	45 43 807	2343F4 500X200,4X 15,4	359,80€	12,04
16,4	16,4	45 46 004	2343F4 500X 16,4X 16,4	70,35€	1,05
	20,4	45 43 810	2343F4 500X 20,4X 16,4	54,24€	1,30
	25,4	45 43 811	2343F4 500X 25,4X 16,4	64,34€	1,62
	30,4	45 43 812	2343F4 500X 30,4X 16,4	84,28€	1,94
	40,4	45 43 814	2343F4 500X 40,4X 16,4	100,15€	2,58
	50,4	45 43 815	2343F4 500X 50,4X 16,4	110,97€	3,22
20,4	20,4	45 46 005	2343F4 500X 20,4X 20,4	72,69€	1,62
20,4	25,4	45 43 827	2343F4 500X 25,4X 20,4	75,37€	2,02
20,4	30,4	45 43 828	2343F4 500X 30,4X 20,4	94,55€	2,42
	40,4	45 43 830	2343F4 500X 40,4X 20,4	107,29€	3,21
	50,4	45 43 831	2343F4 500X 50,4X 20,4	133,81€	4,01
	80,4	45 43 835	2343F4 500X 80,4X 20,4	179,12€	6,40
	100,4	45 43 837	2343F4 500X100,4X 20,4	208,69€	7,99
	125,4	45 43 839	2343F4 500X125,4X 20,4	273,56€	9,98
	200,4	45 43 842	2343F4 500X200,4X 20,4	396,43€	15,94
25,4	25,4	45 46 006	2343F4 500X 25,4X 25,4	106,93€	2,52
	30,4	45 43 845	2343F4 500X 30,4X 25,4	123,27€	3,01
	40,4	45 43 847	2343F4 500X 40,4X 25,4	123,02€	4,00
	50,4	45 43 848	2343F4 500X 50,4X 25,4	156,90€	4,99
	60,4	45 43 849	2343F4 500X 60,4X 25,4	174,04€	5,98
	70,4	45 43 851	2343F4 500X 70,4X 25,4	203,55€	6,97
	80,4	45 43 852	2343F4 500X 80,4X 25,4	204,19€	7,96
	100,4	45 43 853	2343F4 500X100,4X 25,4	242,34€	9,95
	125,4	45 43 854	2343F4 500X125,4X 25,4	309,68€	12,42
30,4	30,4	45 46 007	2343F4 500X 30,4X 30,4	125,84€	3,60
	40,4	45 43 861	2343F4 500X 40,4X 30,4	156,67€	4,79
	50,4	45 43 862	2343F4 500X 50,4X 30,4	170,29€	5,98
	60,4	45 43 863	2343F4 500X 60,4X 30,4	194,26€	7,16
	80,4	45 43 866	2343F4 500X 80,4X 30,4	242,33€	9,53
	100,4	45 43 867	2343F4 500X100,4X 30,4	287,58€	11,90
40,4	40,4	45 46 009	2343F4 500X 40,4X 40,4	172,95€	6,37
	50,4	45 43 887	2343F4 500X 50,4X 40,4	227,58€	7,94
	60,4	45 43 888	2343F4 500X 60,4X 40,4	250,84€	9,52
	70,4	45 43 890	2343F4 500X 70,4X 40,4	272,95€	11,09
	80,4	45 43 891	2343F4 500X 80,4X 40,4	280,93€	12,67
	100,4	45 43 892	2343F4 500X100,4X 40,4	362,80€	15,82
	150,4	45 43 894	2343F4 500X150,4X 40,4	514,74€	23,70
	160,4	45 43 895	2343F4 500X160,4X 40,4	557,95€	25,27
50,4	50,4	45 46 010	2343F4 500X 50,4X 50,4	259,01€	9,91
	60,4	45 43 899	2343F4 500X 60,4X 50,4	287,96€	11,87
	125,4	45 43 904	2343F4 500X125,4X 50,4	475,91€	24,65

Diámetro: h8, Ra 1,6
Longitud 1000 mm : 0, +5 mm

: Cortado, Ra 25 - : Rectificado, Ra 1,6

Producto no utilizable para la fabricación de improntas con pulido óptico.

Espesor: 0, +0,25 mm, Ra 3,2 - Long.: 0, +0,4 mm, Ra 3,2
Longitud 500 mm : 0, +5 mm, Ra 25

: Cortado, Ra 25 - : Fresado, Ra 3,2

Producto no utilizable para la fabricación de improntas con pulido óptico.

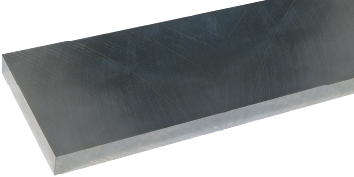

LA 2343 - Llantas de precisión

Espesor y laterales fresados, 2 extremos cortados a sierra - Longitud 1005 mm 2343F4

▼▼
Esp.	Ancho	Código Lugand	Apellido	Precio sin IVA	Apellido	Precio sin IVA	Peso kg
4,4	20,4	45 42 285	2343F4 1005X 20,4X 4,4	49,82€	2343F4 1005X 20,4X 4,4	44,49€	0,70
	25,4	45 42 286	2343F4 1005X 25,4X 4,4	50,56€	2343F4 1005X 25,4X 4,4	45,51€	0,88
	30,4	45 42 287	2343F4 1005X 30,4X 4,4	55,37€	2343F4 1005X 30,4X 4,4	50,01€	1,05
	40,4	45 42 289	2343F4 1005X 40,4X 4,4	62,63€	2343F4 1005X 40,4X 4,4	57,27€	1,39
	50,4	45 42 290	2343F4 1005X 50,4X 4,4	64,15€	2343F4 1005X 50,4X 4,4	57,74€	1,74
	60,4	45 42 291	2343F4 1005X 60,4X 4,4	79,51€	2343F4 1005X 60,4X 4,4	72,60€	2,08
	80,4	45 42 294	2343F4 1005X 80,4X 4,4	103,30€	2343F4 1005X 80,4X 4,4	94,08€	2,77
	100,4	45 42 295	2343F4 1005X100,4X 4,4	128,63€	2343F4 1005X100,4X 4,4	117,60€	3,46
5,4	10,4	45 42 296	2343F4 1005X 10,4X 5,4	45,57€	2343F4 1005X 10,4X 5,4	41,92€	0,44
	12,4	45 42 297	2343F4 1005X 12,4X 5,4	48,75€	2343F4 1005X 12,4X 5,4	45,00€	0,52
	16,4	45 42 299	2343F4 1005X 16,4X 5,4	52,27€	2343F4 1005X 16,4X 5,4	47,04€	0,69
	20,4	45 42 300	2343F4 1005X 20,4X 5,4	52,64€	2343F4 1005X 20,4X 5,4	47,54€	0,86
	25,4	45 42 301	2343F4 1005X 25,4X 5,4	55,86€	2343F4 1005X 25,4X 5,4	50,62€	1,08
	30,4	45 42 302	2343F4 1005X 30,4X 5,4	61,69€	2343F4 1005X 30,4X 5,4	56,25€	1,29
	40,4	45 42 304	2343F4 1005X 40,4X 5,4	71,11€	2343F4 1005X 40,4X 5,4	63,82€	1,71
	50,4	45 42 305	2343F4 1005X 50,4X 5,4	71,83€	2343F4 1005X 50,4X 5,4	64,83€	2,13
	70,4	45 42 308	2343F4 1005X 70,4X 5,4	99,20€	2343F4 1005X 70,4X 5,4	90,34€	2,98
	80,4	45 42 309	2343F4 1005X 80,4X 5,4	116,42€	2343F4 1005X 80,4X 5,4	105,34€	3,40
	100,4	45 42 310	2343F4 1005X100,4X 5,4	145,12€	2343F4 1005X100,4X 5,4	132,09€	4,25
6,2 - 6,4	10,4	45 42 311	2343F4 1005X 10,4X 6,4	49,67€	2343F4 1005X 10,4X 6,4	45,85€	0,52
	12,4	45 42 312	2343F4 1005X 12,4X 6,4	53,93€	2343F4 1005X 12,4X 6,4	48,54€	0,62
	15,4	45 42 313	2343F4 1005X 15,4X 6,4	54,06€	2343F4 1005X 15,4X 6,4	48,83€	0,77
	16,4	45 42 314	2343F4 1005X 16,4X 6,4	54,72€	2343F4 1005X 16,4X 6,4	49,59€	0,82
	20,4	45 42 412	2343F4 1005X 20,4X 6,2	41,62€	2343F4 1005X 20,4X 6,2	41,62€	0,99
	25,4	45 42 413	2343F4 1005X 25,4X 6,2	45,96€	2343F4 1005X 25,4X 6,2	45,96€	1,23
	30,4	45 42 414	2343F4 1005X 30,4X 6,2	53,63€	2343F4 1005X 30,4X 6,2	53,63€	1,48
	40,4	45 42 415	2343F4 1005X 40,4X 6,2	58,67€	2343F4 1005X 40,4X 6,2	58,67€	1,96
	50,4	45 43 006	2343F4 1005X 50,4X 6,2	65,90€	2343F4 1005X 50,4X 6,2	65,90€	2,45
	60,4	45 42 416	2343F4 1005X 60,4X 6,2	78,01€	2343F4 1005X 60,4X 6,2	78,01€	2,94
	70,4	45 42 429	2343F4 1005X 70,4X 6,2	95,42€	2343F4 1005X 70,4X 6,2	95,42€	3,42
	80,4	45 42 417	2343F4 1005X 80,4X 6,2	108,30€	2343F4 1005X 80,4X 6,2	108,30€	3,91
	100,4	45 43 012	2343F4 1005X100,4X 6,2	130,82€	2343F4 1005X100,4X 6,2	130,82€	4,88
	150,4	45 42 418	2343F4 1005X150,4X 6,2	188,05€	2343F4 1005X150,4X 6,2	188,05€	7,31
	200,4	45 42 419	2343F4 1005X200,4X 6,2	229,82€	2343F4 1005X200,4X 6,2	229,82€	9,74
8,2 - 8,4	10,4	45 42 326	2343F4 1005X 10,4X 8,4	55,33€	2343F4 1005X 10,4X 8,4	49,80€	0,68
	12,4	45 42 327	2343F4 1005X 12,4X 8,4	58,18€	2343F4 1005X 12,4X 8,4	52,55€	0,82
	16,4	45 42 329	2343F4 1005X 16,4X 8,4	58,68€	2343F4 1005X 16,4X 8,4	53,35€	1,08
	20,4	45 43 030	2343F4 1005X 20,4X 8,2	47,71€	2343F4 1005X 20,4X 8,2	47,71€	1,31
	25,4	45 43 031	2343F4 1005X 25,4X 8,2	51,15€	2343F4 1005X 25,4X 8,2	51,15€	1,63
	30,4	45 43 032	2343F4 1005X 30,4X 8,2	60,00€	2343F4 1005X 30,4X 8,2	60,00€	1,95
	40,4	45 43 034	2343F4 1005X 40,4X 8,2	65,90€	2343F4 1005X 40,4X 8,2	65,90€	2,60
	50,4	45 43 035	2343F4 1005X 50,4X 8,2	75,73€	2343F4 1005X 50,4X 8,2	75,73€	3,24
	60,4	45 43 036	2343F4 1005X 60,4X 8,2	86,56€	2343F4 1005X 60,4X 8,2	86,56€	3,88
	70,4	45 43 038	2343F4 1005X 70,4X 8,2	108,20€	2343F4 1005X 70,4X 8,2	108,20€	4,53
	80,4	45 43 039	2343F4 1005X 80,4X 8,2	117,06€	2343F4 1005X 80,4X 8,2	117,06€	5,17
	90,4	45 42 422	2343F4 1005X 90,4X 8,2	134,06€	2343F4 1005X 90,4X 8,2	134,06€	5,81
	100,4	45 43 041	2343F4 1005X100,4X 8,2	145,59€	2343F4 1005X100,4X 8,2	145,59€	6,45
	125,4	45 42 341	2343F4 1005X125,4X 8,4	209,58€	2343F4 1005X125,4X 8,4	190,95€	8,26
	150,4	45 43 046	2343F4 1005X150,4X 8,2	239,03€	2343F4 1005X150,4X 8,2	239,03€	9,67
	200,4	45 43 051	2343F4 1005X200,4X 8,2	284,28€	2343F4 1005X200,4X 8,2	284,28€	12,88
10,4	10,4	45 46 016	2343F4 1005X 10,4X 10,4	51,15€	2343F4 1005X 10,4X 10,4	51,15€	0,85
	12,4	45 42 347	2343F4 1005X 12,4X 10,4	59,76€	2343F4 1005X 12,4X 10,4	54,33€	1,01
	15,4	45 42 348	2343F4 1005X 15,4X 10,4	60,36€	2343F4 1005X 15,4X 10,4	55,04€	1,26
	16,4	45 42 349	2343F4 1005X 16,4X 10,4	63,08€	2343F4 1005X 16,4X 10,4	57,67€	1,34
	20,4	45 43 059	2343F4 1005X 20,4X 10,4	53,11€	2343F4 1005X 20,4X 10,4	53,11€	1,66
	25,4	45 43 060	2343F4 1005X 25,4X 10,4	56,08€	2343F4 1005X 25,4X 10,4	56,08€	2,07
	30,4	45 43 061	2343F4 1005X 30,4X 10,4	61,98€	2343F4 1005X 30,4X 10,4	61,98€	2,48
	32,4	45 43 062	2343F4 1005X 32,4X 10,4	64,92€	2343F4 1005X 32,4X 10,4	64,92€	2,64
	40,4	45 43 063	2343F4 1005X 40,4X 10,4	73,77€	2343F4 1005X 40,4X 10,4	73,77€	3,29
	50,4	45 43 064	2343F4 1005X 50,4X 10,4	88,52€	2343F4 1005X 50,4X 10,4	88,52€	4,11
	60,4	45 43 065	2343F4 1005X 60,4X 10,4	95,42€	2343F4 1005X 60,4X 10,4	95,42€	4,92
	70,4	45 43 067	2343F4 1005X 70,4X 10,4	119,02€	2343F4 1005X 70,4X 10,4	119,02€	5,74
	80,4	45 43 068	2343F4 1005X 80,4X 10,4	130,82€	2343F4 1005X 80,4X 10,4	130,82€	6,55
	100,4	45 43 070	2343F4 1005X100,4X 10,4	160,34€	2343F4 1005X100,4X 10,4	160,34€	8,19
	120,4	45 43 072	2343F4 1005X120,4X 10,4	211,49€	2343F4 1005X120,4X 10,4	211,49€	9,82
	150,4	45 43 075	2343F4 1005X150,4X 10,4	245,50€	2343F4 1005X150,4X 10,4	245,50€	12,26
	160,4	45 42 352	2343F4 1005X160,4X 10,4	320,47€	2343F4 1005X160,4X 10,4	291,33€	13,08
	200,4	45 43 080	2343F4 1005X200,4X 10,4	322,85€	2343F4 1005X200,4X 10,4	322,85€	16,34
12,4	12,4	45 46 017	2343F4 1005X 12,4X 12,4	60,98€	2343F4 1005X 12,4X 12,4	60,98€	1,21
	15,4	45 42 354	2343F4 1005X 15,4X 12,4	68,33€	2343F4 1005X 15,4X 12,4	62,79€	1,50
	20,4	45 43 088	2343F4 1005X 20,4X 12,4	60,98€	2343F4 1005X 20,4X 12,4	60,98€	1,98
	25,4	45 43 089	2343F4 1005X 25,4X 12,4	65,90€	2343F4 1005X 25,4X 12,4	65,90€	2,47
	30,4	45 43 090	2343F4 1005X 30,4X 12,4	77,71€	2343F4 1005X 30,4X 12,4	77,71€	2,95
	40,4	45 43 092	2343F4 1005X 40,4X 12,4	88,52€	2343F4 1005X 40,4X 12,4	88,52€	3,93
	50,4	45 43 093	2343F4 1005X 50,4X 12,4	92,48€	2343F4 1005X 50,4X 12,4	92,48€	4,90
	60,4	45 43 094	2343F4 1005X 60,4X 12,4	112,13€	2343F4 1005X 60,4X 12,4	112,13€	5,87
	70,4	45 43 096	2343F4 1005X 70,4X 12,4	130,82€	2343F4 1005X 70,4X 12,4	130,82€	6,84
	80,4	45 43 097	2343F4 1005X 80,4X 12,4	148,52€	2343F4 1005X 80,4X 12,4	148,52€	7,82
	100,4	45 43 099	2343F4 1005X100,4X 12,4	178,04€	2343F4 1005X100,4X 12,4	178,04€	9,76
15,4	15,4	45 46 018	2343F4 1005X 15,4X 15,4	68,86€	2343F4 1005X 15,4X 15,4	68,86€	1,86
	20,4	45 43 117	2343F4 1005X 20,4X 15,4	65,90€	2343F4 1005X 20,4X 15,4	65,90€	2,46
	25,4	45 43 118	2343F4 1005X 25,4X 15,4	68,86€	2343F4 1005X 25,4X 15,4	68,86€	3,07
	30,4	45 43 119	2343F4 1005X 30,4X 15,4	94,43€	2343F4 1005X 30,4X 15,4	94,43€	3,67
	40,4	45 43 121	2343F4 1005X 40,4X 15,4	110,17€	2343F4 1005X 40,4X 15,4	110,17€	4,88
	50,4	45 43 122	2343F4 1005X 50,4X 15,4	122,97€	2343F4 1005X 50,4X 15,4	122,97€	6,08
	60,4	45 43 123	2343F4 1005X 60,4X 15,4	139,69€	2343F4 1005X 60,4X 15,4	139,69€	7,29
	70,4	45 43 125	2343F4 1005X 70,4X 15,4	162,30€	2343F4 1005X 70,4X 15,4	162,30€	8,50
	80,4	45 43 126	2343F4 1005X 80,4X 15,4	169,19€	2343F4 1005X 80,4X 15,4	169,19€	9,71
16,4	16,4	45 46 019	2343F4 1005X 16,4X 16,4	99,16€	2343F4 1005X 16,4X 16,4	90,15€	2,11
	20,4	45 43 146	2343F4 1005X 20,4X 16,4	71,81€	2343F4 1005X 20,4X 16,4	71,81€	2,62
	25,4	45 43 147	2343F4 1005X 25,4X 16,4	74,77€	2343F4 1005X 25,4X 16,4	74,77€	3,27
	30,4	45 43 148	2343F4 1005X 30,4X 16,4	97,38€	2343F4 1005X 30,4X 16,4	97,38€	3,91
	40,4	45 43 150	2343F4 1005X 40,4X 16,4	113,11€	2343F4 1005X 40,4X 16,4	113,11€	5,19
	50,4	45 43 151	2343F4 1005X 50,4X 16,4	130,82€	2343F4 1005X 50,4X 16,4	130,82€	6,48
	80,4	45 43 155	2343F4 1005X 80,4X 16,4	180,01€	2343F4 1005X 80,4X 16,4	180,01€	10,34
20,4	20,4	45 46 175	2343F4 1005X 20,4X 20,4	81,64€	2343F4 1005X 20,4X 20,4	81,64€	3,26
	25,4	45 43 176	2343F4 1005X 25,4X 20,4	86,56€	2343F4 1005X 25,4X 20,4	86,56€	4,06
	30,4	45 43 177	2343F4 1005X 30,4X 20,4	113,11€	2343F4 1005X 30,4X 20,4	113,11€	4,86
20,4	40,4	45 43 179	2343F4 1005X 40,4X 20,4	122,96€	2343F4 1005X 40,4X 20,4	122,96€	6,46
	50,4	45 43 180	2343F4 1005X 50,4X 20,4	157,38€	2343F4 1005X 50,4X 20,4	157,38€	8,06
	60,4	45 43 181	2343F4 1005X 60,4X 20,4	171,15€	2343F4 1005X 60,4X 20,4	171,15€	9,66
	70,4	45 43 183	2343F4 1005X 70,4X 20,4	195,74€	2343F4 1005X 70,4X 20,4	195,74€	11,26
	80,4	45 43 184	2343F4 1005X 80,4X 20,4	209,51€	2343F4 1005X 80,4X 20,4	209,51€	12,86
	100,4	45 43 186	2343F4 1005X100,4X 20,4	249,84€	2343F4 1005X100,4X 20,4	249,84€	16,06
25,4	25,4	45 46 234	2343F4 1005X 25,4X 25,4	127,88€	2343F4 1005X 25,4X 25,4	127,88€	5,06
	30,4	45 43 235	2343F4 1005X 30,4X 25,4	143,60€	2343F4 1005X 30,4X 25,4	143,60€	6,05
	40,4	45 43 237	2343F4 1005X 40,4X 25,4	161,44€	2343F4 1005X 40,4X 25,4	161,44€	8,04
	50,4	45 43 238	2343F4 1005X 50,4X 25,4	181,98€	2343F4 1005X 50,4X 25,4	181,98€	10,04
	60,4	45 43 239	2343F4 1005X 60,4X 25,4	198,70€	2343F4 1005X 60,4X 25,4	198,70€	12,03
	70,4	45 43 241	2343F4 1005X 70,4X 25,4	252,48€	2343F4 1005X 70,4X 25,4	229,82€	14,02
	80,4	45 43 242	2343F4 1005X 80,4X 25,4	236,79€	2343F4 1005X 80,4X 25,4	236,79€	16,01
	100,4	45 43 244	2343F4 1005X100,4X 25,4	295,10€	2343F4 1005X100,4X 25,4	295,10€	19,99
30,4	30,4	45 46 293	2343F4 1005X 30,4X 30,4	157,38€	2343F4 1005X 30,4X 30,4	157,38€	7,24
	40,4	45 43 295	2343F4 1005X 40,4X 30,4	181,98€	2343F4 1005X 40,4X 30,4	181,98€	9,63
	50,4	45 43 296	2343F4 1005X 50,4X 30,4	197,71€	2343F4 1005X 50,4X 30,4	197,71€	12,01
	60,4	45 43 297	2343F4 1005X 60,4X 30,4	221,32€	2343F4 1005X 60,4X 30,4	221,32€	14,39
	80,4	45 43 300	2343F4 1005X 80,4X 30,4	280,34€	2343F4 1005X 80,4X 30,4	280,34€	19,16
	100,4	45 43 302	2343F4 1005X100,4X 30,4	343,30€	2343F4 1005X100,4X 30,4	343,30€	23,93
	120,4	45 43 304	2343F4 1005X120,4X 30,4	442,64€	2343F4 1005X120,4X 30,4	442,64€	28,69
40,4	40,4	45 46 382	2343F4 1005X 40,4X 40,4	207,55€	2343F4 1005X 40,4X 40,4	207,55€	12,79
	50,4	45 43 383	2343F4 1005X 50,4X 40,4	261,65€	2343F4 1005X 50,4X 40,4	261,65€	15,96
	60,4	45 43 384	2343F4 1005X 60,4X 40,4	287,29€	2343F4 1005X 60,4X 40,4	287,29€	19,13
	70,4	45 43 386	2343F4 1005X 70,4X 40,4	313,40€	2343F4 1005X 70,4X 40,4	313,40€	22,30
50,4	50,4	45 46 441	2343F4 1005X 50,4X 50,4	253,74€	2343F4 1005X 50,4X 50,4	253,74€	19,91
	60,4	45 43 442	2343F4 1005X 60,4X 50,4	331,49€	2343F4 1005X 60,4X 50,4	331,49€	23,86
	70,4	45 43 444	2343F4 1005X 70,4X 50,4	372,61€	2343F4 1005X 70,4X 50,4	372,61€	27,81
	80,4	45 43 445	2343F4 1005X 80,4X 50,4	388,27€	2343F4 1005X 80,4X 50,4	388,27€	31,76

Espesor: 0, +0,25 mm, Ra 3,2 - Long.: 0, +0,4 mm, Ra 3,2
Longitud 1005 mm : +5, +25 mm, Ra 25

: Cortado, Ra 25 - : Fresado, Ra 3,2 - *4 cantos cortados

Producto no utilizable para la fabricación de improntas con pulido óptico.

	C	Mn	Si	Cr	V	S	P	Fe
Mini	0,85	1,80	0,10	0,20	0,05	-	-	Base
Maxi	0,95	2,20	0,40	0,50	0,20	0,030	0,030	Base

LA 2343 - Acero para tratamiento térmico 50 36

EN X38 CrMoV5-1 (antiguo AFNOR Z38CDV5.1) W.Nr 1.2343 – AISI H11

Aplicaciones industriales

Composición química en %

Propiedades físicas a 20 °C

Estado de suministro

Puntos de transformación

Forja

Recocido

Aptitudes de empleo

Aptitud para el grabado

Aptitud al pulido

Aptitud a la soldadura

Curva de revenido

Tratamiento térmico

Secciones disponibles en mm

LA 2343 - Redondos de precisión

Ø rectificados (h8) extremos cortados - Longitud 1000 mm 2343RD

LA 2343 - Llantas de precisión

Espesor y laterales fresados, 2 extremas cortados a sierra - Recocido - Longitud 500 mm 2343F4

LA 2343 - Llantas de precisión

Espesor y laterales fresados, 2 extremos cortados a sierra - Longitud 1005 mm 2343F4

Contáctenos

Contact Form
