LA 2842 - Acero para trabajo en frío 5060

EN 90 MnCrV8 (antiguo AFNOR 90MCV8) - W.Nr 1.2842

Livraison ≤ 230 HB
Dur eté m axi 62 HRC
Entrega ≤ 230 HB
Dur eza m axi 62 HRC
Pulido

Aplicaciones industriales

CMnSiCrMoVSPFe
Mini1,450,200,1011,000,700,70--Base
Maxi1,600,600,6013,001,001,000,0300,030Base

Herramientas de corte.

Matrices y punzones.

Hojas de cizallas.

Piezas de desgaste.

Composición química en %

152025303540455060708090100110
120130140150200250300
1520253035404551566165717681
8691102122131152162172182202212232252

Propiedades físicas a 20 °C

Densidad : 7,85

Módulo de elasticidad E : 210 000 N/mm²

Coeficiente de Poisson V : 0,3

Coeficiente medio de dilatación en m/m* °C
entre 20 °C y 100 °C
: 12,1 x 10-6
entre 20 °C y 200 °C : 13,2 x 10-6
entre 20 °C y 400 °C : 14,3 x 10-6
entre 20 °C y 600 °C : 15,1 x 10-6

Conductividad térmica a 20 °C en W (m*k) : 30

Magnético

Estado de suministro

Acero entregado en estado recocido ≤ 230 HB.

Control US según EN 10228-3 Clase 3.

Identificación: rojo .

Puntos de transformación

- Ac1 : 720 °C,
- Ac3 : 770 °C.

Forja

1100 °C - 900 °C seguimiento de enfriado lento y controlado.

Recocido

650 °C.

Aptitudes de empleo

Según tratamiento térmico realizado y características mecánicas deseadas:

- Acero de herramientas de baja aleación utilizado en el corte de madera, cuchillería y trabajos en frío.

- Gran intensidad de temple.

- Buena resistencia al desgaste.

- Mala resistencia a la corrosión.

Aptitud al pulido

Apto para el pulido «estándar 6 micras».

Aptitud a la soldadura

162025303540455055
6065708090100
55x46610x20610x25610x30610x35610x40610x60610x70
2000x502000x802000x1002000x150

Apto para soldadura TIG y láser.

Varilla WRLA7 Ø 1,6. Código Lugand : 43 05 125.

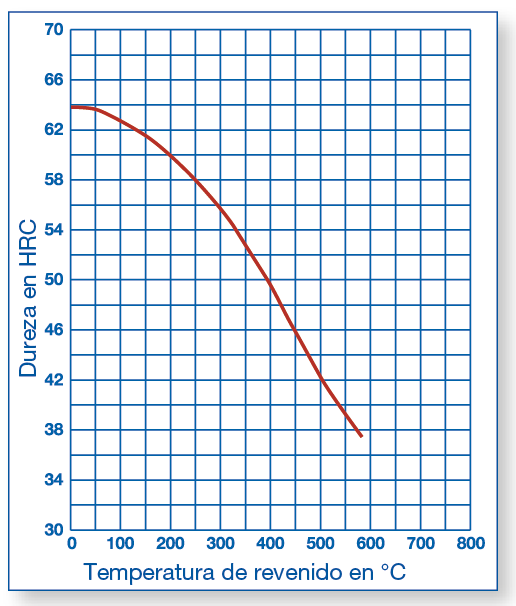

Curva de revenido

Muestras tratadas en probetas de 25 mm de espesor.

Tratamiento térmico

Temple: - precalentamiento a 690 °C,
- calentamiento a 820 °C,
- temple con aceite caliente o en baños de sales.

Revenido: A partir de 120 °C según las durezas y características deseadas.
