LA 3247 - Acero para trabajo en frío 4524
EN HS 2.9.1.8 (antiguo AFNOR Z110 DKCWV 9.8.4.2.1) - W.Nr 1.3247 - AISI M42
Aplicaciones industriales
Componentes de moldes.
Umbrales de inyección.
Hojas de cizallas
Insertos para herramientas de corte.
Calzos, rodillos, piezas de desgaste.
Composición química en % según norma ISO 4957
| C | Mn | Si | Cr | Mo | V | W | Co | S | P | Fe | |
| Mini | 1,05 | - | - | 3,50 | 9,00 | 0,90 | 1,20 | 7,50 | - | - | Base |
| Maxi | 1,15 | 0,40 | 0,70 | 4,50 | 10,00 | 1,30 | 1,90 | 8,50 | 0,030 | 0,030 | Base |
Propiedades físicas a 20 °C
Densidad : 8,1
Módulo de elasticidad E : 220 000 N/mm²
Coeficiente de Poisson V : 0,3
Coeficiente medio de dilatación en m/m* °C
entre 20 °C y 100 °C : 11,0 x 10-6
entre 20 °C y 200 °C : 11,5 x 10-6
entre 20 °C y 400 °C : 12,4 x 10-6
Conductividad térmica a 20 °C en W (m*k) : 20
Magnético
Puntos de transformación
- Ac1 : 830 °C, - Ac3 : 880 °C.
Forja
1200 °C - 950 °C seguimiento de enfriado lento y controlado.
Recocido
950 °C / 850 °C seguimiento de enfriado lento y controlado 15°C/hora entre ambos valores.
Estado de suministro
Acero entregado en estado recocido ≤ 300 HB. Control US según EN 10228-3 Clase 3.
Aptitudes de empleo
Según tratamiento térmico realizado y características mecánicas deseadas:
- Acero rápido utilizado en el sector del molde metálico para transformación de materiales plásticos, corte, forja en estampa y embutición en frío.
- Gran intensidad de temple.
- Gran resistencia al desgaste.
- Gran aptitud para la nitruración y los tratamientos de superficie.
- Mala resistencia a la corrosión.
Aptitud al pulido
Apto para el pulido «brillante 6 micras».
Tratamiento térmico
Temple:
- precalentamiento a 550 °C,
- calentamiento a 830 °C,
- calentamiento entre 1000 y 1180 °C según dureza deseada,
- temple con gas a presión, baño de sales o aceite caliente.
Revenido:
3 revenidos sucesivos de 3 horas mínimo a temperatura,
- primer revenido a 550°C
- segundo revenido entre 550°C y 650°C según las durezas deseadas,
- tercer revenido ajustado a la temperatura del segundo revenido.

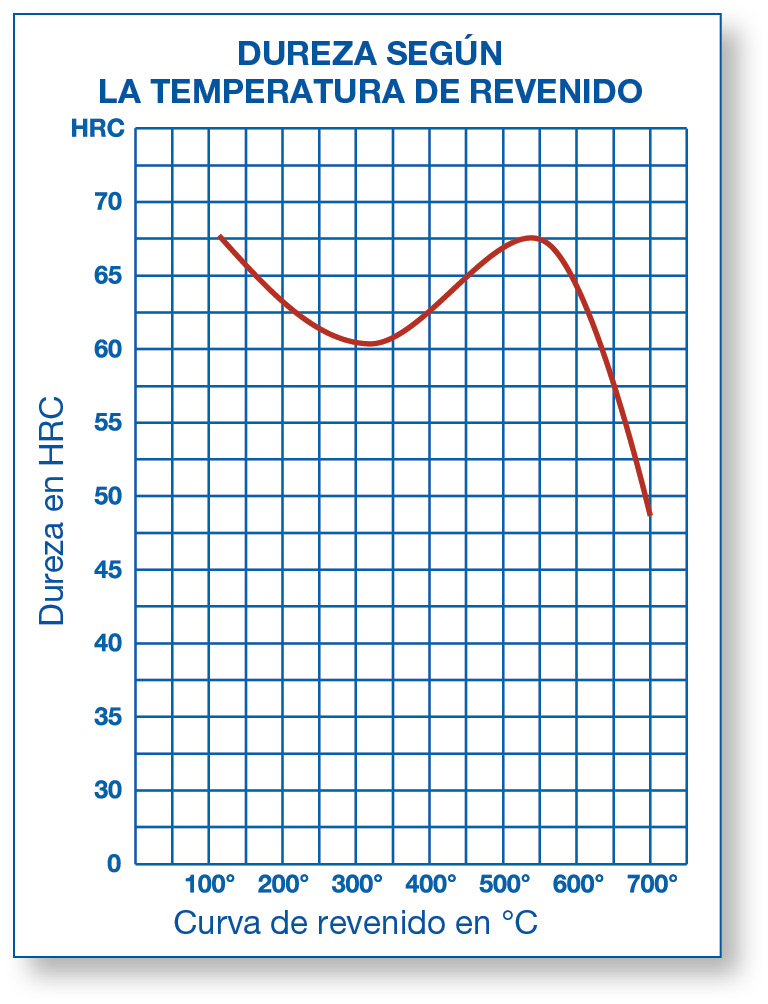

Curva de revenido
Muestras tratadas en probetas de 25 mm de espesor.
Aptitud a la soldadura
Desaconsejado.
