LA 7225 - Acero pretratado listo para su empleo 5017
EN : 42CrMo4+QT - (antigua denominación AFNOR 42CD4+QT) - W.Nr : 1.7225 -
Aplicaciones industriales
Piezas de transmisión
Ejes, árboles, coronas, topes.
Composición química en %
| C | Mn | Si | Cr | Mo | S | P | Fe | |
| Mini | 0,38 | 0,60 | - | 0,90 | 0,15 | - | - | Base |
| Maxi | 0,45 | 0,90 | 0,40 | 1,20 | 0,30 | 0,030 | 0,030 | Base |
Propiedades físicas a 20 °C
Densidad : 7,85
Módulo de elasticidad E : 210 000 N/mm²
Coeficiente de Poisson V : 0,3
Coeficiente medio de dilatación en m/m*°C
entre 20 °C y 100 °C : 11,6 x 10-6
Conductividad térmica a 20 °C en W (m*k) : 43
Magnético
Estado de suministro
Se suministra en estado tratado 280-300 HB listo para su empleo.
Puntos de transformación
Ac1 : 740 °C, Ac3 : 795 °C.
Tratamiento térmico
Temple: - precalentamiento a 680 °C,
- calentamiento a 850 °C,
- temple agitado con aceite caliente.
Revenido: A partir de los 120°C, según las características mecánicas y durezas deseadas.

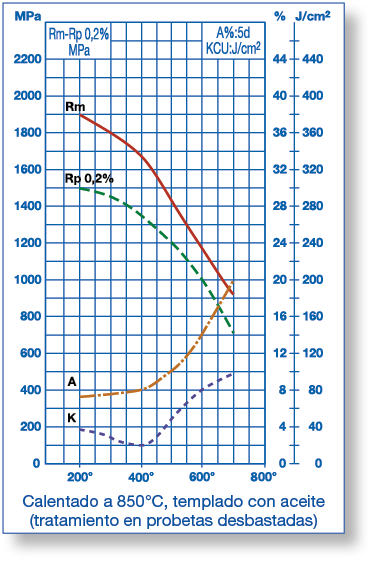

Curva de revenido
Muestras tratadas en probetas de 25 mm de espesor.
Secciones disponibles en mm (Estado rectificado h7)
 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 22 | 24 | 25 |
| 28 | 30 | 32 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | |
| 70 | 80 |
