LAPM 2053 - Acero rápido con alto contenido en vanadio LAPM2053-5013
EN HS 4.3.8 - W.Nr 1.3352Elaboration Métallurgie des poudres
Aplicaciones industriales
Plasturgia moldes y elementos de moldes, sistemas de expulsión.
Utillaje de corte y desbarbado.
Cuchillas de corte en caliente.
Cuchillería.
Composición química en %
| C | Mn | Si | Cr | Mo | V | W | Co | S | P | Fe | |
| Mini | 2,46 | - | - | 4,00 | 2,60 | 7,50 | 4,00 | - | - | - | Base |
| Maxi | 2,50 | 0,40 | 0,60 | 4,50 | 3,20 | 8,00 | 4,50 | 0,90 | 0,03 | 0,03 | Base |
Propriétés physiques à 20°C
Densidad: 7,70
Módulo de elasticidad E : 250 000 N/mm²
Coeficiente de Poisson V : 0,3
Coeficiente medio de dilatación en m/m* °C
entre 20 °C y 400 °C: 11,1 x 10-6
entre 20 °C y 600 °C: 11,7 x 10-6
Conductividad térmica a 20 °C en W (m*k) : 24
Conductividad térmica a 20 °C en W (m*k): 28
Magnético
Forja
1100 °C - 900 °C seguimiento de enfriado lento.
Recocido
870 °C / 900 °C con enfriamiento lento 700 °C.
Estado de suministro
Acero entregado en estado recocido, dureza ≤ 300 HB.
Aptitudes de empleo
- Excelente resistencia al desgaste.
- Buena resistencia a la abrasión.
- Buena aptitud al pulido.
- Excelente aptitud a los recubrimientos PVD.
- No se recomienda la soldadura.
Traitement thermique
Temple:
- precalentamiento a 550 °C y 830 °C,
- calentamiento entre 1000 y 1180 °C Dependiendo de las aplicaciones deseadas,
- temple con gas a presión.
Estimulación de durezas según temperatura introducción en solución
Temperatura en °C | Dureza HRC |
1000 | 61 |
1050 | 63 |
1100 | 64 |
1140 | 65 |
1180 | 66 |

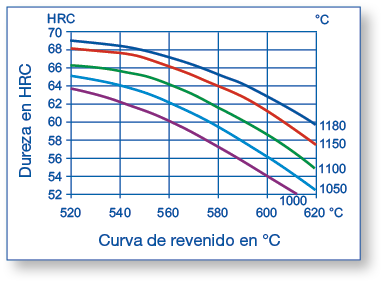

Revenido:
3 revenidos sucesivos de 3 horas a temperatura.
Primer revenido a 560ºC.
Segundo y tercer revenidos a partir de 560ºC en función de la dureza deseada.
Espesores disponibles
 | 400X150 |
