LA 2767 - Acero para tratamiento térmico 5004

LA2767 – EN 45 NiCrMo 16 (antiguo AFNOR 40NCD16) W.Nr 1.2767 – AISI 6F7

Livraison ≤ 270 HB
Dur eté m axi 54 HRC
PVD Basse t°
Entrega ≤ 270 HB
Dur eza m axi 54 HRC
PVD Baja T
Pulido

Aplicaciones industriales

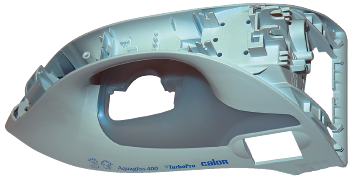

Moldes de materiales plásticos.

Útiles y matrices de forjado en caliente.

Útiles de embutición.

Útiles de desbastado de formas complejas.

Piezas de mecánica general.

Composición química en %

Esp.CMnSiCrNiMoSPFe
Mini0,400,200,101,203,800,15--Base
Maxi0,500,500,401,504,300,350,0300,030Base

Propiedades físicas a 20 °C

Densidad : 7,85

Módulo de elasticidad E : 210 000 N/mm²

Coeficiente de Poisson V : 0,3

Coeficiente medio de dilatación en m/m*°C
entre 20 °C y 100 °C
: 11,3 x 10-6
entre 20 °C y 200 °C : 11,9 x 10-6
entre 20 °C y 400 °C : 12,8 x 10-6

Conductividad térmica a 20 °C en W (m*k) : 30

Magnético

Estado de suministro

Acero entregado en estado recocido ≤ 270HB.

Control US según EN 10228-3 Clase 3.

Identificación: Azul rayado rojo .

Puntos de transformación

Ac1 : 665 °C, Ac3 : 790 °C.

Forja

1100 °C - 900 °C seguimiento de enfriado lento y controlado.

Recocido

650 °C seguido de un enfriamiento muy lento.

Aptitudes de empleo

Según tratamiento térmico realizado y características mecánicas deseadas:

- Acero de herramientas de aleación baja utilizado en el sector del molde metálico para transformación de materiales plásticos y fabricación de útiles y matrices de forja en caliente.

- Estabilidad dimensional muy elevada.

- Gran tenacidad.

- Gran resistencia a los impactos y a la compresión.

- Resistencia media a la corrosión.

Aptitud para el grabado

La calidad LA2767 es apta para el grabado químico y láser.

Esta operación deberá ir precedida de una prueba en probeta. En caso de petición particular de especificaciones, consúltenos.

Aptitud al pulido

Apto para el pulido tipo «brillante 6 micras».

Consulte la tabla de correspondencias de las notas técnicas al final del catálogo.

Aptitud a la soldadura

Apto para soldadura TIG y láser.

Varilla WRLA5 Ø 1,6. Código Lugand : 43 05 115.

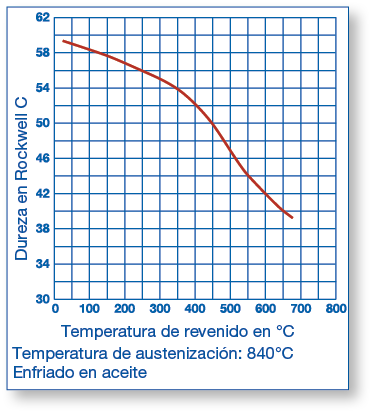

Curva de revenido

Muestras tratadas en probetas de 25 mm de espesor.

Tratamiento térmico

Temple: - precalentamiento a 650 °C,
- calentamiento a 875 °C,
- temple en aceite caliente, baño de sales o gas a presión.

Revenido: A partir de los 120°C, según las durezas deseadas.

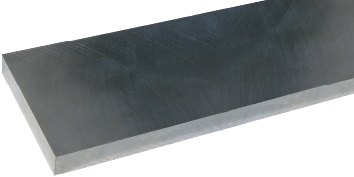

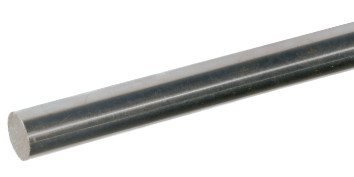

Secciones disponibles en mm

1418202530354045505560657081
90100110120130140150160180200230250
3040455060708090100110130
